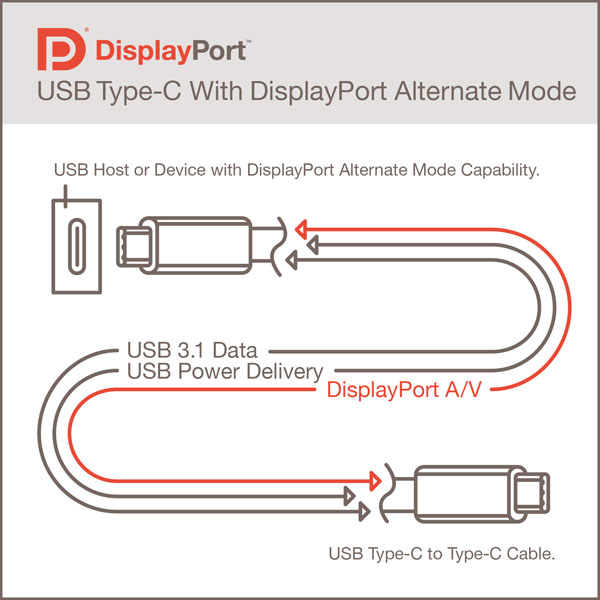

在刚刚的12寸土豪金MacBook Air详情中，我们提到了VESA今天发布的DisplayPort Alternate Mode on USB Type-C接口标准（以下简称DP交替模式），简单来说就是未来可以通过一根USB Type-C数据线达成DisplayPort信号传输以及供电的目的。接下来我们就稍微更深入一点去了解一下这个模式的运作方式。

首先介绍一下USB Type-C接口标准，这是USB 3.1标准的其中一种，拥有4对差分信号，上/下行各2对，全双工通信，同样支持USB 3.1的Power Deliver 2.0（最高支持5V/20A也就是100W供电）。后来USB-IF推出了一个Alternate Mode交替模式，支持将USB Type-C线缆转化为其他用途，而DP交替模式就是第一个应用，它可以将其中一些或者全部差分信号通道转化为DisplayPort信号通道，如果还有剩余的差分信号，则可以继续用于USB 3.1高速数据传输。

USB Type-C针脚定义

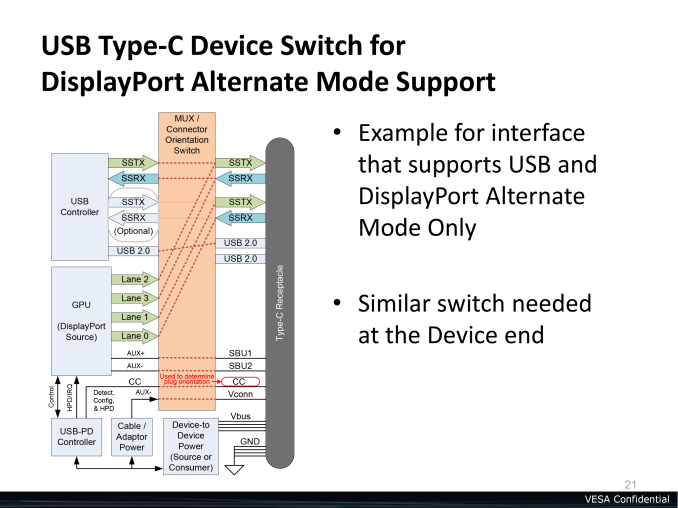

这好比一个多路复用器（MUX），虽然自身并不封装其它传输协议，但可以将自身的一些通道分配给这些不同协议的信号，而识别这些需求的就是CC感应针脚的工作了。

除此之外，在DP交替模式中，USB Type-C（其实应该是USB 3.1才对）原来的SBU下游总线也将会被“征调”，用作DisplayPort AUX通道，这一通道主要是传输非视频信号，包括音频、EDID、HDCP、触屏数据、MST拓扑数据等等，在某些情况下甚至还会被用作USB数据传输之用。

DP交替模式让未来的转接线和转接器变得更加统一，像是VGA、DVI以及未来的HDMI 2.0也都可以通过USB Type-C转接而来。不过要注意的是，这一模式暂时还不支持双模式DP接口（DP++），而目前各种被动式DP转接头/线都是基于双模式DP接口设计，它会根据不同的转换信号切换供电状态而无需外接供电，也就是说支持DP交替模式的USB Type-C转接器都需要主动供电。

此外，DP交替模式也会受到USB 3.1/Type-C的物理限制，譬如DisplayPort 1.3 HBR3模式要求线材在1米内，这样USB线材才能提供10Gbps足额带宽，同理，HBR2模式要求线材在2米内。此外，DP交替模式目前也只能在无源USB线材上使用。

有了DP交替模式，USB Type-C的实力将会大增，因为它让平板电脑、笔记本产品通过一个迷你接口实现高速数据传输、视频输出、电力供应等功能，带来类似手机那样的“单接口、多功能”的可能性，这比竞争对手Thunderbolt似乎强力不少，更不用说目前通过USB接口输出视频信号的简单方案了。

VESA表示，支持DP交替模式的产品最快会在明年上市，和USB Type-C设备差不多，早上说到的12寸MacBook Air以及各种更轻薄的笔记本、平板电脑也都会采用这种接口，甚至有可能充电接口也是Type-C呢。

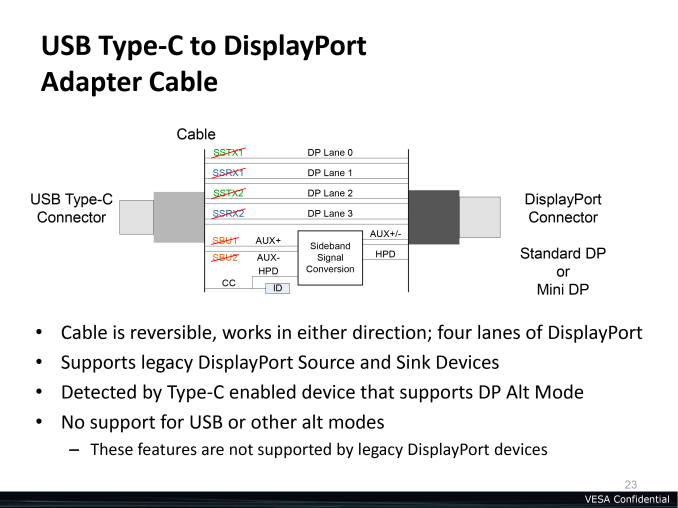

这是Type-C to DP转接线，可以理解为一根普通的DP线

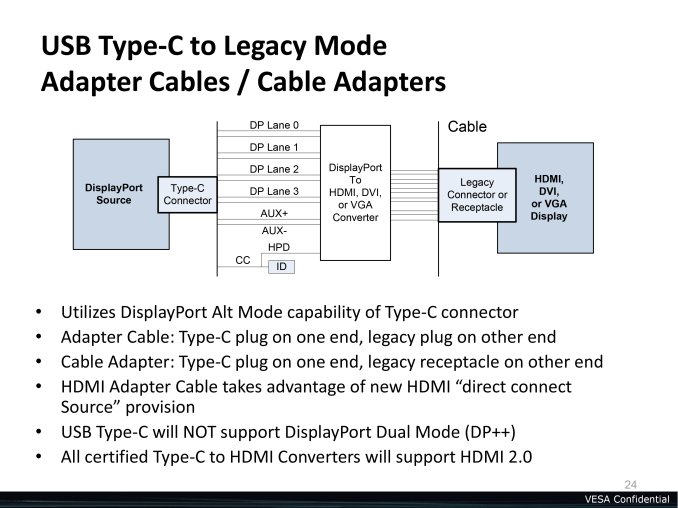

这是Type-C to其它接口，其实可以理解为先转成DP再转这些接口

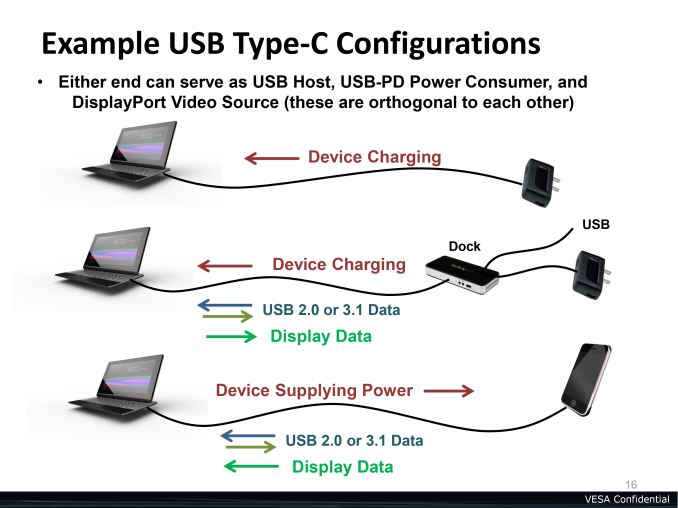

未来在笔记本上的应用模式
