USB TYPE-C百科！

USB Type-C是什么？

USB Type-C的诞生并不久远，在2014年8月发布的USB 3.1标准中才刚刚定稿。它是一种新型USB线缆及连接器的规范，定义了包括连接器、端口、容器和线缆等在内的一整套全新的USB物理规格。

全新的接口尺寸和略显酷炫的名称，非常容易使第一次听到这个名词的消费者以为这是一种全新的USB标准，但实际上并不是。USB Type-C只是USB 3.1标准的一部分，而不是一个新的标准。另外，需要说明的是，与常见的USB 2.0类似，USB 3.1标准仍有Type-A（常见于电脑主机）和Micro-B（常见于安卓手机）等接口，Type-C并不是消费者享受USB 3.1高速数据传输的唯一选择。

它的主要优点是：带宽大，传输速度快。经过改造后的新版Thunderbolt 2接口，可以实现双向20Gbps的理论传输速度，远高于USB 3.1的10Gbps理论传输速度。

成本控制：在Intel的强力控制下，Thunderbolt接口芯片的价格多年来居高不下，对各种相关设备的制造成本和零售价格带来非常大的压力；而USB Type-C芯片的售价相对低廉很多，可以极大帮助苹果控制硬件成本。

供电能力：Thunderbolt接口仅能提供最大10W的功率输出，而USB 3.1 Type-C接口可以提供高达100W的功率输出，即可以通过Typc-C接口无需任何适配器直接为另外一部笔记本电脑或智能手机进行充电。

接口尺寸：相比USB Type-C的纤细（2.5mm），Thunderbolt接口在尺寸上并不占有任何优势。

扩展能力：USB 3.1拥有广泛的扩展空间，包括4K影像的DisplayPort输出也可通过USB 3.1轻松实现。

USB Type-C到底有哪些优势？


说到USB Type-C到底有哪些优势呢？尺寸小，支持正反插，速度快（10Gb）。这个小是针对以前电脑上的USB接口说的，实际相对android机上的microUSB还大了点：
尺寸对比：
USB Type-C：8.3mmx2.5mm
microUSB：7.4mmx2.35mm
而lightning：7.5mmx2.5mm
所以，从尺寸上我看不到USB Type-C在手持设备上的优势。而速度，只能看视频传输是否需要了。
这里说一下，USB3.0只有一组RX/TX，速度是5Gb，USB Type-C为了保证正反都可以插就用了两组，但实际上数据传输还是只用了一组RX/TX,速度就已经达到10Gb了。如果后面升级协议，两组都传的话就和DisplayPort一样20Gb了。

USB Type-C的工作流程

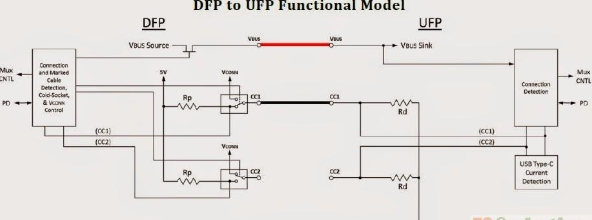

上图DFP (Downstream Facing Port)也就是主， UFP (Upstream Facing Port) 为从。除了DFP、UFP，还有个DRP (Dual Role port)，DRP可以做DFP也可以做UFP。当DPR接到UFP，DRP转化为DFP。当DRP接到DFP，DRP转化为UFP。两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。

在DFP的CC pin有上拉电阻Rp，在UFP有下拉电阻Rd。未连接时，DFP的VBUS是无输出的。连接后，CC pin相连，DFP的CC pin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。 而哪个CC pin（CC1，CC2）检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。

电阻Rd=5.1k，电阻Rp为不确定的值，根据前面的图看到USB Type-C有几种供电模式，靠什么来甄别？就靠Rp的值，Rp的值不一样，CC pin检测到的电压就不一样，然后来控制DFP端执行哪种供电模式。

需要注意的是，上图里画了两个CC，实际上在不含芯片的线缆里只有一根cc线。

含芯片的线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里的芯片供电（3.3V或5V），这时就cc端没有下拉电阻Rd，而是下拉电阻Ra，800-1200欧。

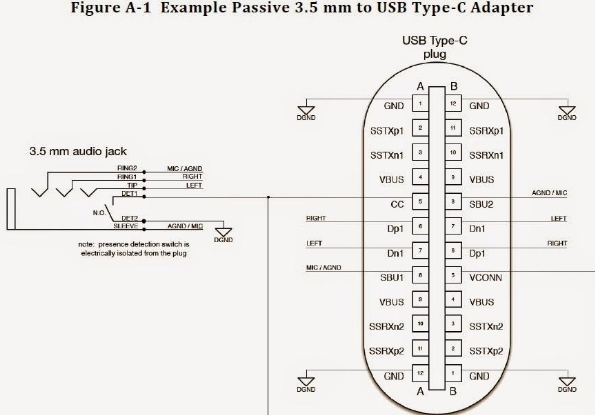

当CC pin两个都接了下拉电阻《=Ra，DFP进入音频配件模式，左右声道，mic都俱全，如上图。
